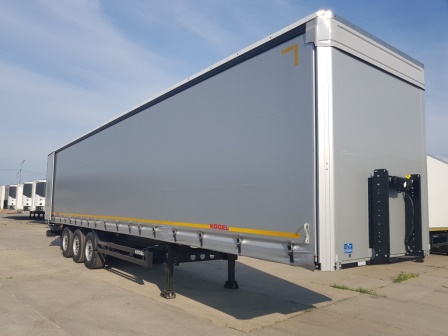

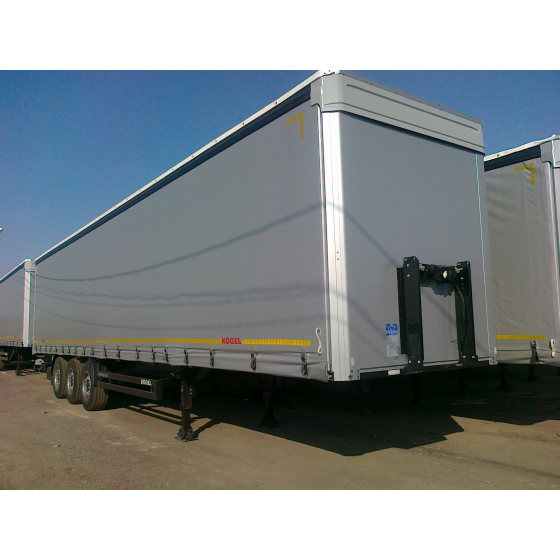

Шторный полуприцеп с КОНИКАМИ Кёгель SNCO S24-1

Цена: По запросу

Шторный полуприцеп с КОНИКАМИ Кёгель SNCO S24-1: оси SAF INTRADISC plus INTEGRAL, тормозные диски фирмы Knorr SK 7, 13 пар натяжных колец, 4 зажимных фитинга с петлями, тент 900 г/м²,  КОНИКИ - 8 вставных стоек для труб квадратного сечения 80 x 80 x 5 мм, длина 1 990 мм

Шторный полуприцеп с КОНИКАМИ Кёгель SNCO S24-1

Шторный полуприцеп Когель коники

Технические характеристики шторного полуприцеп с КОНИКАМИ Кёгель

  • Допустимая нагрузка на седельное устройство: 12 000 кг
  • Технически возможная нагрузка на седельное устройство: прибл. 12 000 кг
  • Общая допустимая нагрузка на осевой агрегат : 24 000 кг (на каждую ось по 8 000 кг)
  • Технически возможная нагрузка на агрегат: прибл. 27 000 кг (по 9 000 кг на каждую ось)
  • Допустимый общий вес: 35 000 кг
  • Технически возможный общий вес: прибл. 39 000 кг
  • Собственный вес в базовой комплектации: прибл. 6 000 кг
  • Собственный вес индивидуального состава транспортных средств примерно: 06.622 кг
  • Теоретическая полезная нагрузка : прибл. 28.378 кг
  • Нагрузка на ось погрузчика: прибл. 7200 кг
  • (A) Колесная база: прибл. 6 390 мм
  • (A1) Межосевое расстояние: прибл. 1 310 мм
  • (A2) Межосевое расстояние: прибл. 1 310 мм
  • (D) Общая длина: прибл. 13 950 мм
  • (E) Общая ширина: прибл. 2 550 мм
  • (F) Длина грузовой платформы в свету: прибл. 13 620 мм
  • (G) Ширина грузовой платформы в свету: прибл. 2 480 мм
  • (G2) Погрузочная ширина сзади: прибл. 2 480 мм
  • (H1) Погрузочная высота в порожнем состоянии в горизонтальном транспортном положении: ок. 1230 мм
  • (H2) Погрузочная высота в нагруженном состоянии в горизонтальном транспортном положении: ок. 1200 мм
  • Высота езды установлена на 300 мм.
  • (K) Погрузочная высота в свету под внешним лонжероном: прибл. 2 630 мм
  • (K1) Высота в свету под крышей: прибл. 2 710 мм
  • (X1) Общая высота в порожнем состоянии в горизонтальном транспортном положении: = H1 + K + T +/- Регулировка высоты кузова | = S + P + K + T +/- Регулировка высоты кузова
  • (X2) Общая высота в нагруженном состоянии в горизонтальном транспортном положении: = H2 + K + T +/- Регулировка высоты кузова
  • (T) Монтажная высота крыши сбоку: прибл. 125 мм. Благодаря конструкции поперечного бруса крыши внутренняя высота в свету по ширине поддона соответствует указанной боковой высоте погрузки.
  • (N) Передний свес (согласно ISO 1726): прибл. 1 685 мм
  • (N1) Радиус переднего свеса (согласно ISO 1726): прибл. 2 040 мм
  • (O) Радиус наклона назад (согласно ISO 1726): прибл. 2 380 мм
  • (P) Габаритная высота над седельно-сцепным устройством: прибл. 90 мм
  • (S) Возможная высота седельно-сцепного устройства в порожнем состоянии: ок. 1 100 - 1 200 мм, стоит горизонтально при ок. 1 140 мм (учитывать общую высоту! )
  • Тормозная система согласно ECE-R13
  • Электрооборудование согласно ECE-R48

Рама

  • Стандартная лестничная рама в виде облегченной стальной конструкции с поперечинами.DIN 74080 / ISO 337.
  • Диск сцепления толщиной 8 мм и 2" соединительный палец опорно-сцепного устройства согласно DIN 74080 / ISO 337

Шасси

  • Трехосный осевой агрегат SAF INTRADISC plus INTEGRAL с дисковыми тормозами, Ψ 430 мм, глубина запрессовки 120 мм. Пневматическая подвеска с ходом 180 мм.
  • Тормозные диски фирмы Knorr SK 7 вкл.

Шины транспортного средства

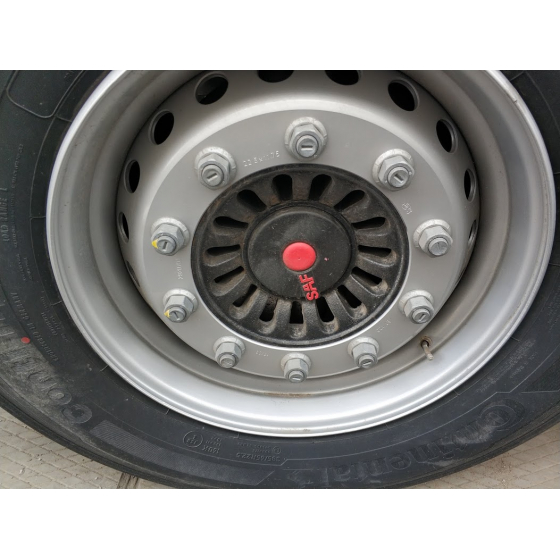

  • Шины 6 шт. 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L)
  • 6 стальных ободьев 22,5 x 11.75, глубина запрессовки 120 мм (ГЗ 120).

Запасное колесо в комплекте

  • Шина для 1 запасного колеса 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L)
  • Стальной обод для 1 запасного колеса, глубина запрессовки 120 мм (ГЗ 120).

Навесные детали шасси

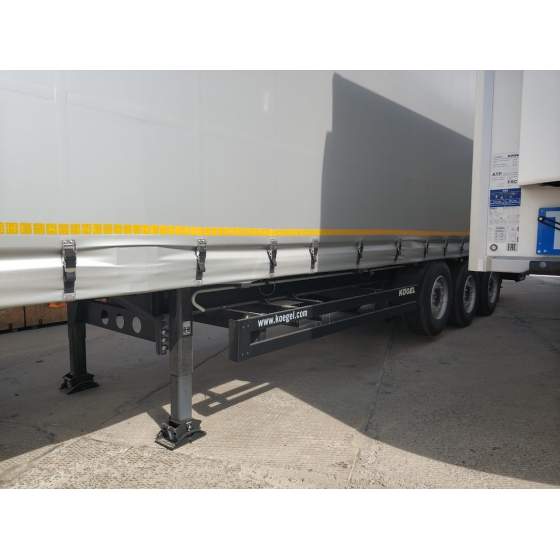

  • Механические седельные опоры (производителя выбирает Kφgel) с регулировочной опорой, грузоподъемность 24 т. Управление с одной стороны, по направлению движения справа.
  • Система защиты от брызг (для устранения тумана, образованного разбрызгиванием) согласно Предписанию (ЕС) № 109/2011 для трехосевых агрегатов с шинами 385/65 R22,5", состоит из 1 пара крыльев на четверть круга перед осями, а также 1 пара крыльев на четверть круга с брызговиками за осями
  • 2 противооткатных упора с фиксаторами
  • Боковое защитное приспособление согласно ECE-R73
  • Боковое защитное устройство справа и слева по направлению движения, откидывается без использования инструментов

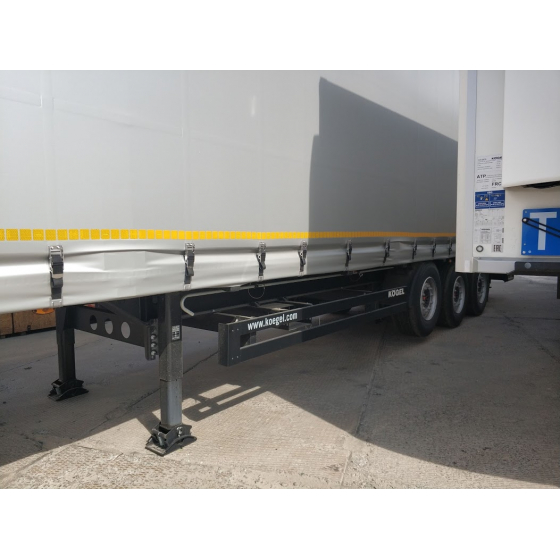

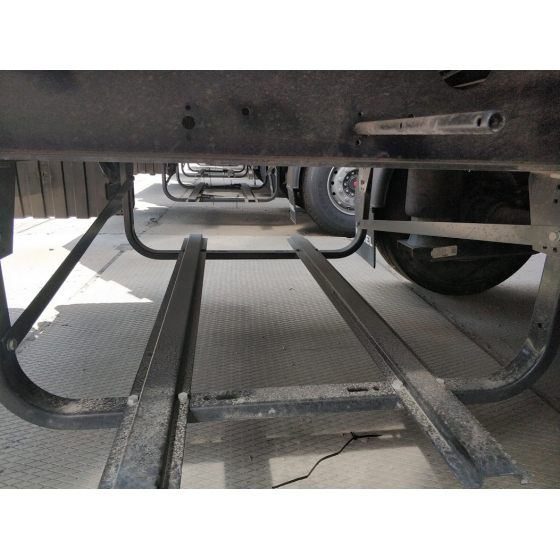

  • Система крепления запасного колеса в виде корзины, для хранения до 2 запасных колес, установлена за мостом
  • Монтажный комплект для 2 запасных колес со стальным диском ET 120

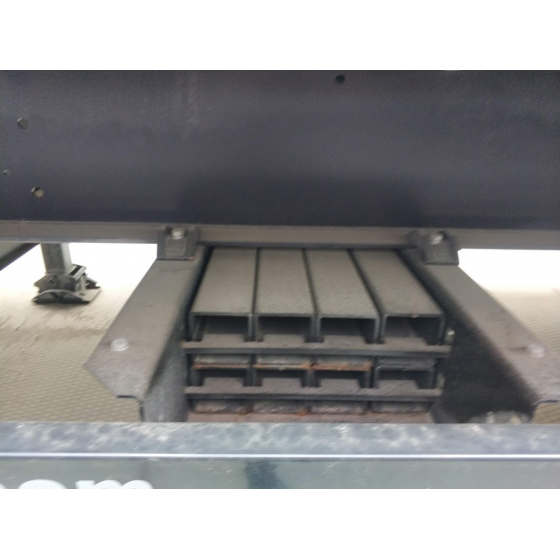

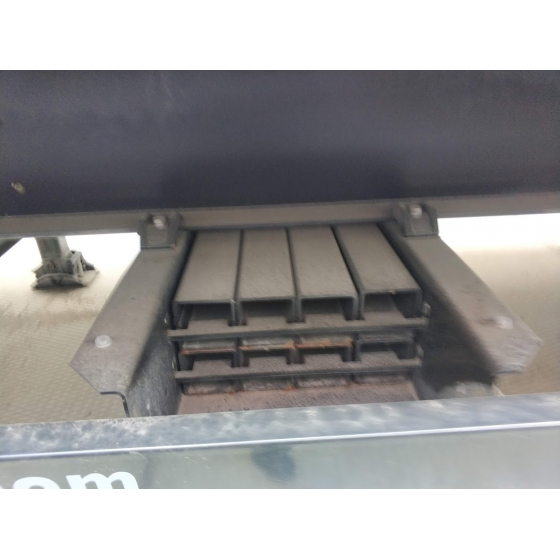

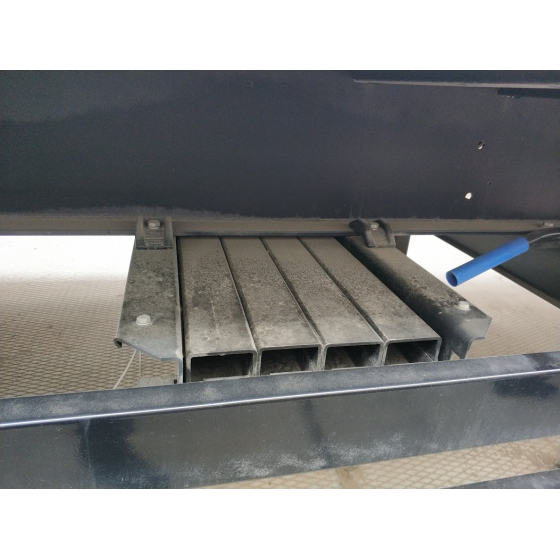

  • Опора для 8 вставных стоек для труб квадратного сечения, размер в свету: 340 x 220 x 2 150 мм. Устанавливается за опорами седельного устройства.
  • Инструментальный ящик из пластмассы, водонепроницаемый, размер в свету (внутр) прибл. 545 x 400 x 400 мм. Устанавливается сзади, слева по направлению движения.
  • Лестница сзади справа, выдвижная.
  • Неподвижный защитный брус сзади, стальной, согласно ECE-R58

Тормозная система/пневматическая подвеска

  • Тормозная система EBS 2S/2M с Система стабилизации(имеет функцию ABS/ALB), штекерное соединение EBS ISO 7638, (без соединительных магистралей), стояночный тормоз с пружинным энергоаккумулятором, внешнее пневматическое контрольное присоединение, а также внешнее подключение для диагностики электронной тормозной системы через штекерное соединение ISO 7638.

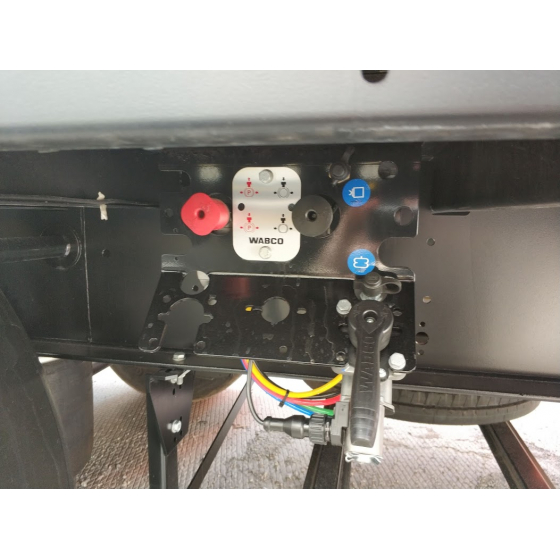

  • Пневматическая подвеска с одним подъемно-опускным клапаном, установлена по направлению движения слева позади осевого агрегата. Транспортное положение устанавливается автоматически.
  • 2 соединительные головки, защищенные от перепутывания, спереди ISO 1728
  • Пневморесиверы для тормозной системы и хранения запаса воздуха из стали (EN 286-2).

Пол

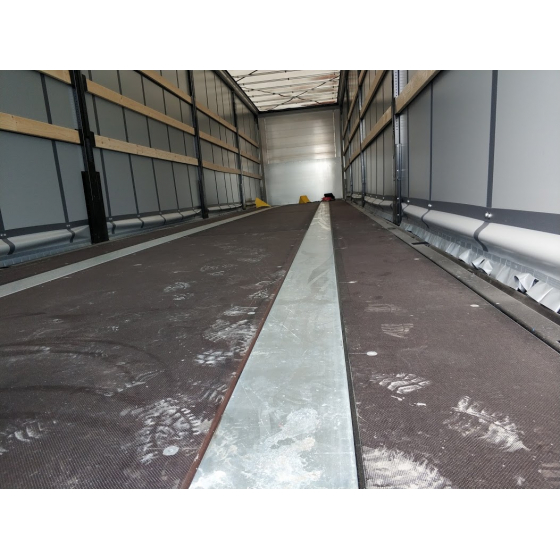

  • Пол толщиной 30 мм из многократно проклеенной клееной фанеры
  • Пол сзади с расшивкой швов

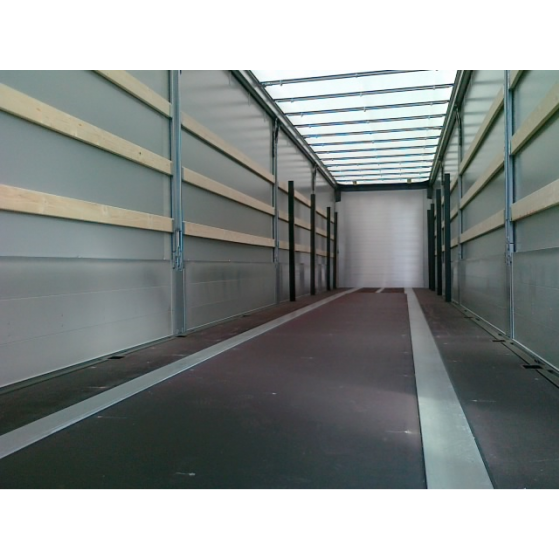

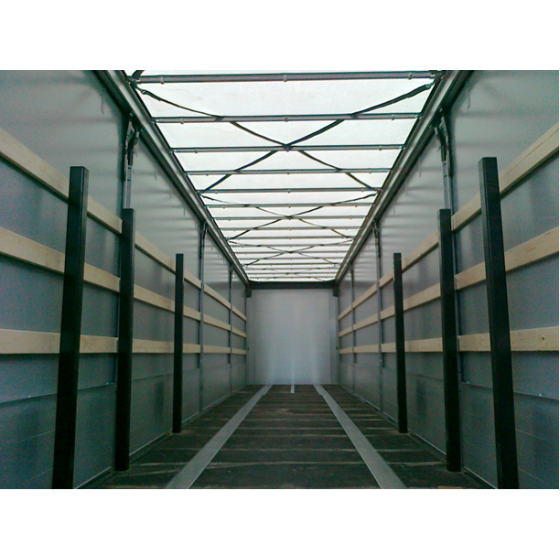

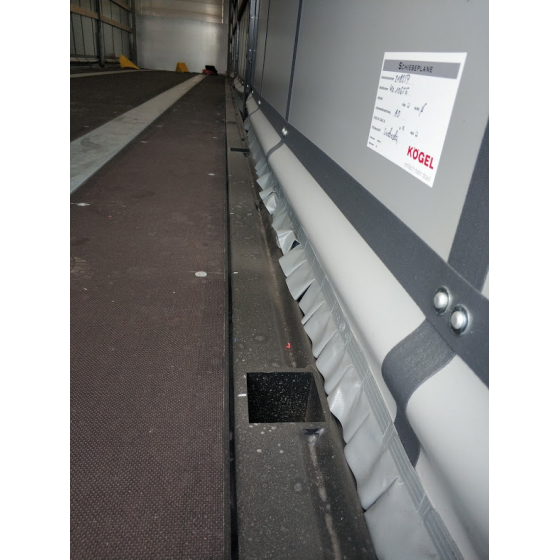

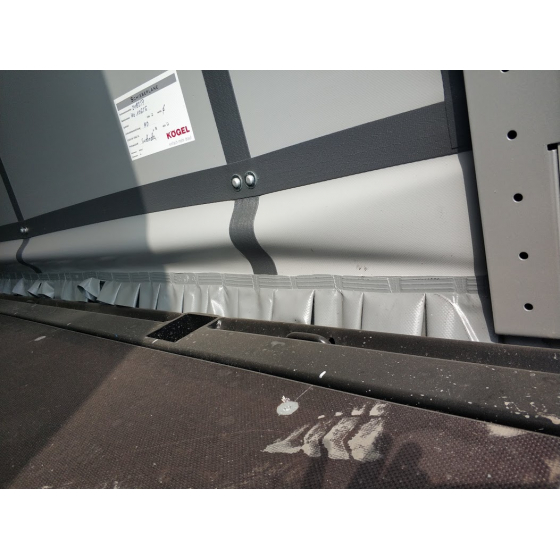

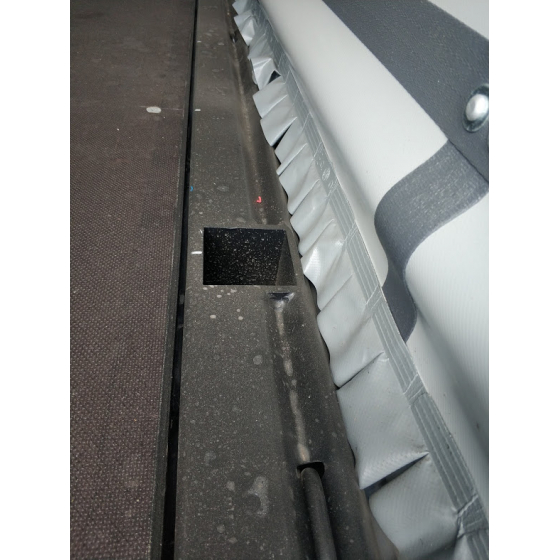

  • 8 пар секций стойки платформы во внешней раме для вставных стоек для труб квадратного сечения 80 x 80 мм. Расположение в соответствии с серийным чертежом Kogel.

Кузов

  • Устройство быстрого натяжения для бокового тента спереди с поворотными рычагами
  • Натяжной механизм для бокового тента с подвесными валами и трещоткой
  • Прочность кузова соответствует EN 12642 XL (VDI 2700). Проверено при рабочей нагрузке 27 000 кг.

Передняя стенка

  • Передняя стенка по высоте кузова с угловыми стойками из алюминия, соединенными заклепками с пустотелыми алюминиевыми профилями, привинчены/соединены заклепками с рамой, 1 пара натяжных колец согласно EN 12640.
  • Внутренняя сторона передней стенки усилена оцинкованной листовой сталью толщиной 2 мм, высотой прибл. 1 250 мм

Задняя стенка

  • Двухстворчатые портальные двери задней стенки (прибл. 2 630 мм в свету) с 2 замками с поворотной штангой.
  • Привинченные задние угловые стойки из алюминия на высоте портала.
  • 5 пар шлицев для крепления грузов на задних угловых стойках

Боковая стенка

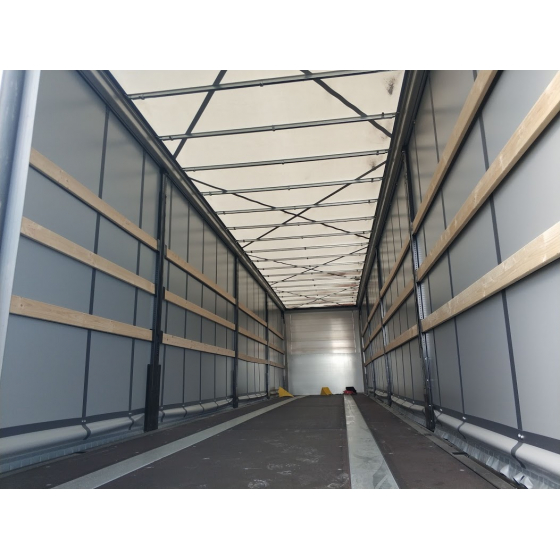

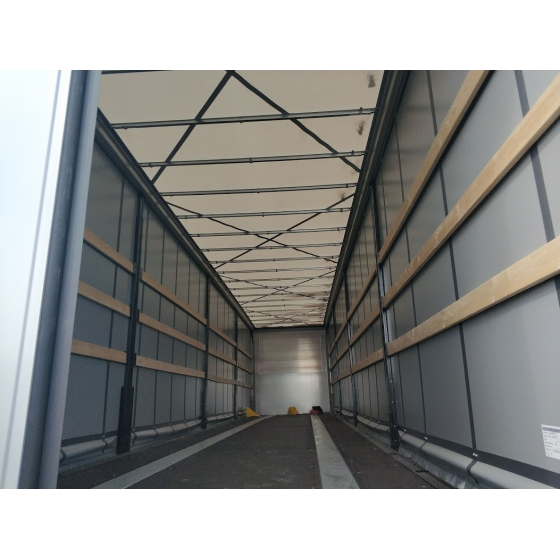

  • 3 пары раздвижных стоек с зажимом, высотой 600 мм для 5 вставных реек друг над другом, начиная с верхнего края пола, а также 3 гнезда для реек, распределенные по оставшейся высоте стоек. Жестко зафиксированы на внешней раме.
  • 3 ряда V-образных вставных деревянных реек сбоку
  • Стальная внешняя рама VarioFix с отверстиями с 3 парами складных стоек.

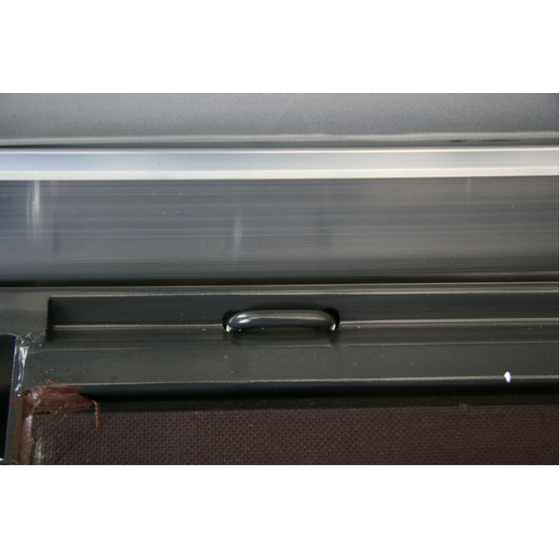

  • 13 парами натяжных колец (согласно EN 12640), допустимая растягивающая сила на каждое натяжное кольцо 2000 кг

Крыша

  • 2 сквозных профиля для поперечного бруса крыши 103 mm, при открытом боковом тенте дополнительная подпорка стоек не требуется. Сдвижной верх, производителя VERSUS, с откидной вперед опорой портала.
  • Шток управления сдвижной крышей жестко монтирован сбоку на шасси.
  • Оконечная дуга спереди из ударопрочного пластика, серый
  • Интегральный тент для крыши Kogel. Элемент жесткости ремня встроен в тент крыши.

Противоударный демпфер

  • 1 пара буферов для стальной защитной дуги 160x85x85 мм установлена снаружи на концевом щитке рамы.

Фиксация груза

  • 4 зажимных фитинга с петлями, допустимое усилие растяжения 1360 кг на кольцо, используются для комбинированных анкерных шин или шлицев для крепления грузов задних угловых стоек (использование натяжных ремней для диагональной перетяжки и/или крепления груза).

Тент

  • Шторный тент, качество брезента прим. 900 г/м², с системой крепления над центральной линией

Электрическое/электронное оборудование

  • Держатель фонаря из стали, расположен над защитным брусом.
  • Со светодиодным освещением номерного знака, светодиодными боковыми габаритными фонарями, светодиодными габаритными фонарями и передним отражателем.
  • 2 контурных фонаря на кронштейнах, крепятся на задних многосекционных стоп-сигналах
  • 2 задних многосекционных стоп-сигнала
  • Адаптерная коробка стационарно монтирована с 2x7-контактной розеткой (1 x ISO 1185 / 1x ISO 3731; 24 V-N / 24 V-S) и 15-контактной розеткой ISO 12098

Таблички
  • Оранжевые отражающие таблички (самоклеящиеся), соответствуют директиве ЭКЕ R70, установлены сзади слева и справа на защитном брусе.
  • Надпись "KOGEL", размещается согласно нашим директивам
  • Фирменная табличка S24-1 согласно EG-RL 76/114 EWG для страны допуска Россия (вес см. в технических характеристиках), № согласия. TC RU E-DE-MT02.00039.P2

Принадлежности
  • 2 натяжных ремня с эргономичной трещоткой с удлиненной рукояткой и закрытым проволочным крюком, растягивающая сила 2 500 кг, общая длина 8 000 мм, фиксированный конец прибл. 500 мм
  • Торцовый гаечный ключ с поворотным штифтом
  • 8 вставных стоек для труб квадратного сечения 80 x 80 x 5 мм, длина прибл. 1 990 мм. Для вставных секций в платформе

Окраска
  • Рама, шасси и навесные части базовой комплектации выполнены из защищенного от коррозии металла по системе KTL KOGEL (нанокерамическое покрытие и катафоретическая погружная окраска). Катафоретическая обработка с нанокерамическим покрытием являются одним из самых современных способов покрытия поверхностей. Этот метод обработки применяется, в томчисле и в премиум-сегменте автомобильной отрасли, в первую очередь попричине оптимальной защиты от коррозии, которую он обеспечивает.
  • Задний защитный брус в цвет шасси
  • Держатель фонарей: серебристый
  • Опоры седельного устройства: RAL 9005, иссиня-черный с порошковым покрытием
  • Боковое защитное устройство: RAL 9005, иссиня-черный с порошковым покрытием
  • Оси: черный
  • Ободья: серебряные диски
  • Ступицы колеса: черный
  • Цвет тента: белый алюминий, похожий на RAL 9006
  • Брезентовая крыша и волан белого цвета.
  • Нанесение покрытия на поверхность рамы шасси осуществляется в цвете Kogel "черный шелк". Видимые поверхности рамы шасси дополнительно покрыты защитной краской 1K для защиты от ультрафиолетового излучения.
  • На металлические внешние поверхности кузова наносится порошковое или лакокрасочное покрытие, цвет белый алюминий RAL 9006.

Mapкиpoвкa
  • без надписей на тенте и кузове
  • Ретро-рефлектирующая частичная маркировка контура в соответствии с директивой ECE R48, сбоку и сзади желтая.

Документы
  • Свидетельство соответствия прицепа техническим условиям для статуса безопасного автомобиля (экологический сертификат "суперзеленый", евро-3, евро4, ...), светло-желтый.
  • Свидетельство о происхождении груза (подтверждение происхождения товаров ЕС)
  • Свидетельство производителя о технических характеристиках и соответствии директивам ЕЭС и/или положения ЭКЕ
  • Руководство по эксплуатации на русском языке

Допуск
  • Документы допуска (заявление о соответствии) для России
  • Международный транзитный номер
  • Технические характеристики транспортного средства соответствуют предписаниям по допуску для России.
  • При превышении общей высоты 4 000 мм, мы особо указываем на следующие пункты:
  • 1) Транспортное предприятие само несет ответственность за возникший ущерб.
  • 2) Мы не несем никакой ответственности за перегонку автомобилей.
  • 3) Перегонщик должен самостоятельно получить разрешение в соответствии с § 29 Правил допуска транспортных средств к эксплуатации.
